Hur konfigurerar du solpanelerna för ditt solkraftdrivna vattensystem?

Hur konfigurerar du solpanelerna för ditt solkraftdrivna vattensystem?

För att säkerställa effektiv och stabil drift av din solpumpinverter, följ gärna huvudprincipen:
 “Prioritera spännkraven, sedan uppfyll kraftravet .”

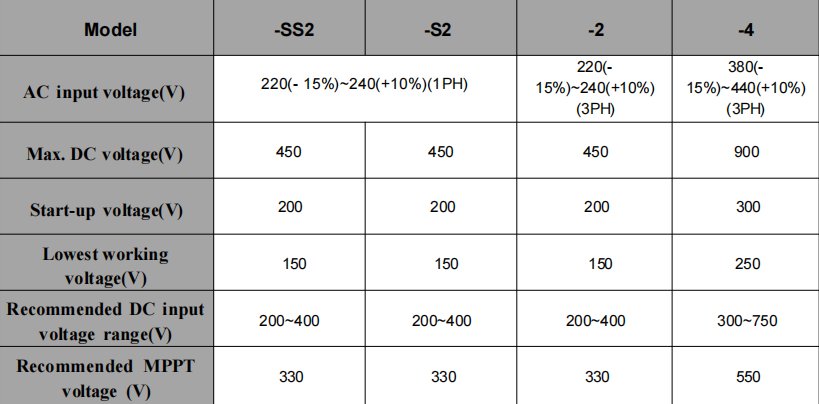

Steg 1: Bestäm inverterns spänningsklass och motsvarande strängspänningsområde
För 220 V-inverter: Total VOC per sträng bör ligga mellan 330 V och 440 V.
För 380 V-inverter: Total VOC per sträng bör ligga mellan 550 V och 800 V.

Steg 2: Beräkna antalet paneler per sträng
Utifrån öppen-krets-spänningen (VOC) för en enskild panel:
Min. antal paneler ≥ Inverterns minsta krävda spänning / VOC för enskild panel
Max. antal paneler ≤ Inverterns högsta tillåtna spänning / VOC för enskild panel

Konfigurationsexempel:

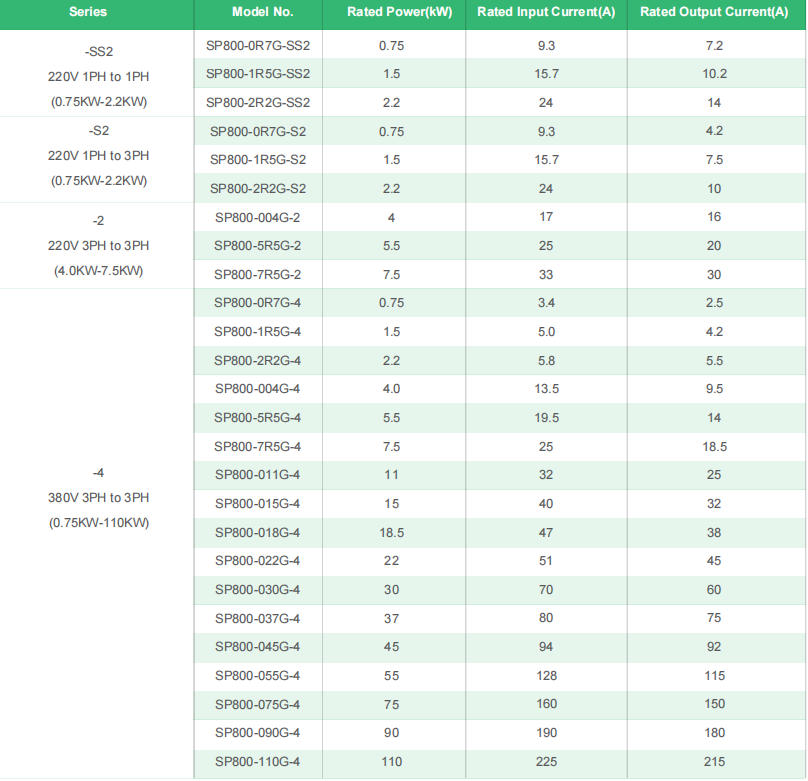

Omvandlare: SP800-004G-4 (380 V-modell)
Solpanel: 450 W, med VOC = 39,3 V

1. Uppfyll spännkravet:
Minsta antal paneler: 550 V / 39,3 V ≈ 14 paneler (avrunda uppåt)
Högsta antal paneler: 800 V / 39,3 V ≈ 20 paneler (avrunda nedåt)
Resultat: Konfigurera 14–20 paneler per sträng.

2. Verifiera effektkravet:
Omvandlarens effekt: 4 kW (förutsatt att SP800-004G-4 är 4 kW)
Krävd total solkraft: 4 kW × 1,5 = minst 6 kW

Kontrollera:
Med 14 paneler: Total effekt = 14 × 450 W = 6,3 kW (uppfyller kravet)
Med 20 paneler: Total effekt = 20 × 450 W = 9,0 kW (överstiger kravet)

Steg 3: Slutliga konfigurationsalternativ
Kostnadseffektiv lösning: 1 sträng med 14–16 paneler. Uppfyller alla krav med optimerad startinvestering.
Lösning med hög redundans / hela dagen: 1 sträng med 18–20 paneler. Ger bättre prestanda och längre driftstider vid låg belysningsnivå.
Lösning för storskaliga system: För mer än 20 paneler använd flera parallella strängar (med en kombinationslåda), och se till att spänningen i varje sträng ligger inom den angivna intervallet.
